Копалка для мотоблока под вал отбора

Купить картофелекопалку на мотоблок с валом отбора, с доставкой:

1. Вы звоните и делаете заказ в телефонном режиме
2. Мы привозим Вам товар.
3. Оплачиваете при получении, после осмотра.

Картофелекопалка на мотоблок с валом отбора. Характеристика:

Картофелекопалка на мотоблок с валом отбора. Принцип работы:

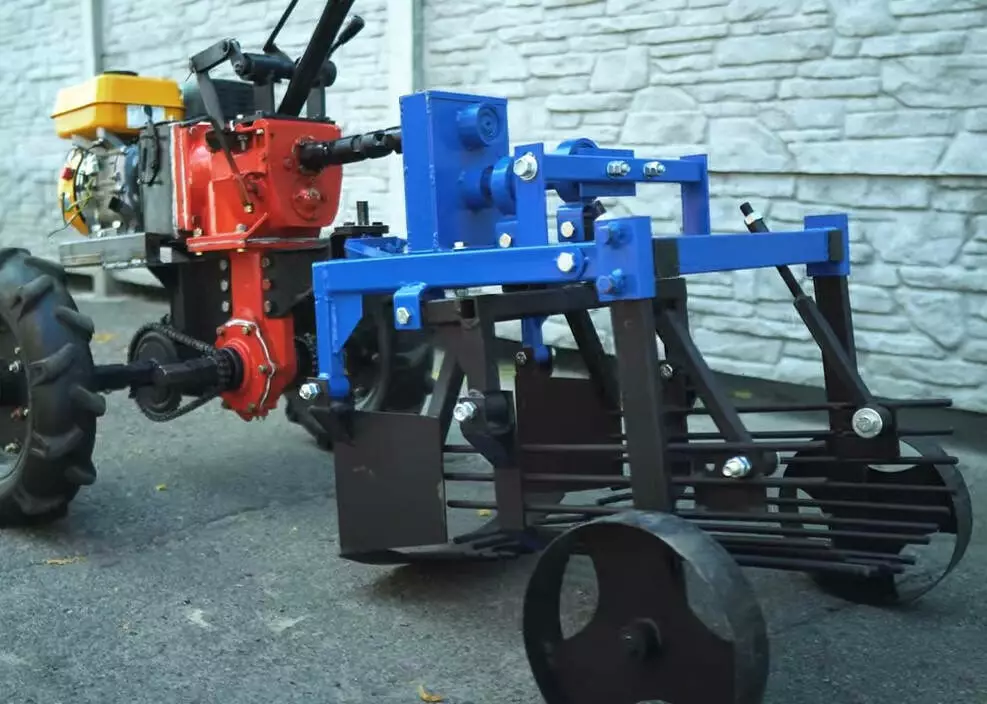

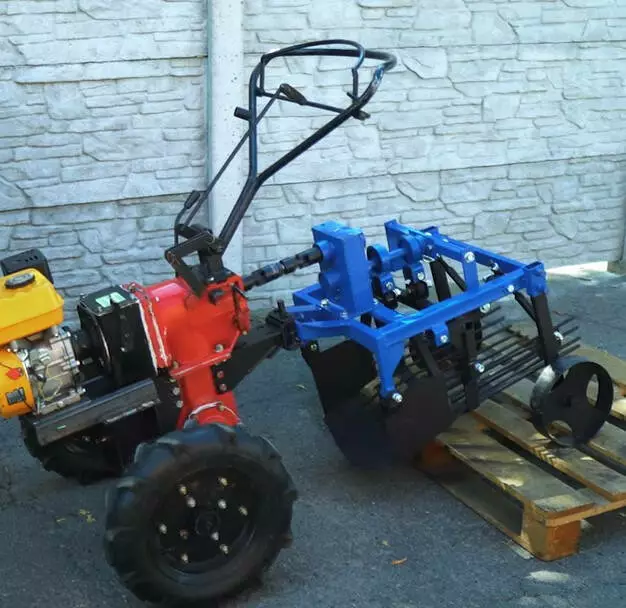

Двухэксцентриковый вибрационный картофелекопатель может агрегатироваться с мотоблоками от 6 л. с., которые оснащены двигателем воздушного охлаждения и имеют задний ВОМ со шпоночным пазом.

Для мотоблоков со шлицевым валом потребуется изготовить переходник, и внести изменения в конструкцию.

Конструктивной особенностью данной модели картофелекопателя является встроенный понижающий редуктор и привод от вала отбора мощности мотоблока.

Для работы картофелекопателя желательно предварительно очистить участок от ботвы.

Принцип:

Первичный вал редуктора или вал-шестерня картофелекопалки получает вращение от вала отбора мощности мотоблока через карданный вал. Карданный вал в комплект не входит и приобретается отдельно. С вторичного вала редуктора картофелекопателя вращение передаётся на два эксцентрика, которые посредством специальных толкателей передают возвратно-поступательное движение на грохот и нож. В процессе уборки нож подрезает пласт почвы с клубнями и подаёт его на грохот. На грохоте картофель очищается от почвы и выбрасывается на поверхность грядки. Привод ножа и грохота от отдельных эксцентриков позволяет снизить вибрации в процессе уборки.

Регулировка глубины выкапывания зависит от диаметра колес, которые установлены на мотоблоке. Опорные колеса картофелекопателя используются для регулировки угла атаки. Прицепное устройство приварено.

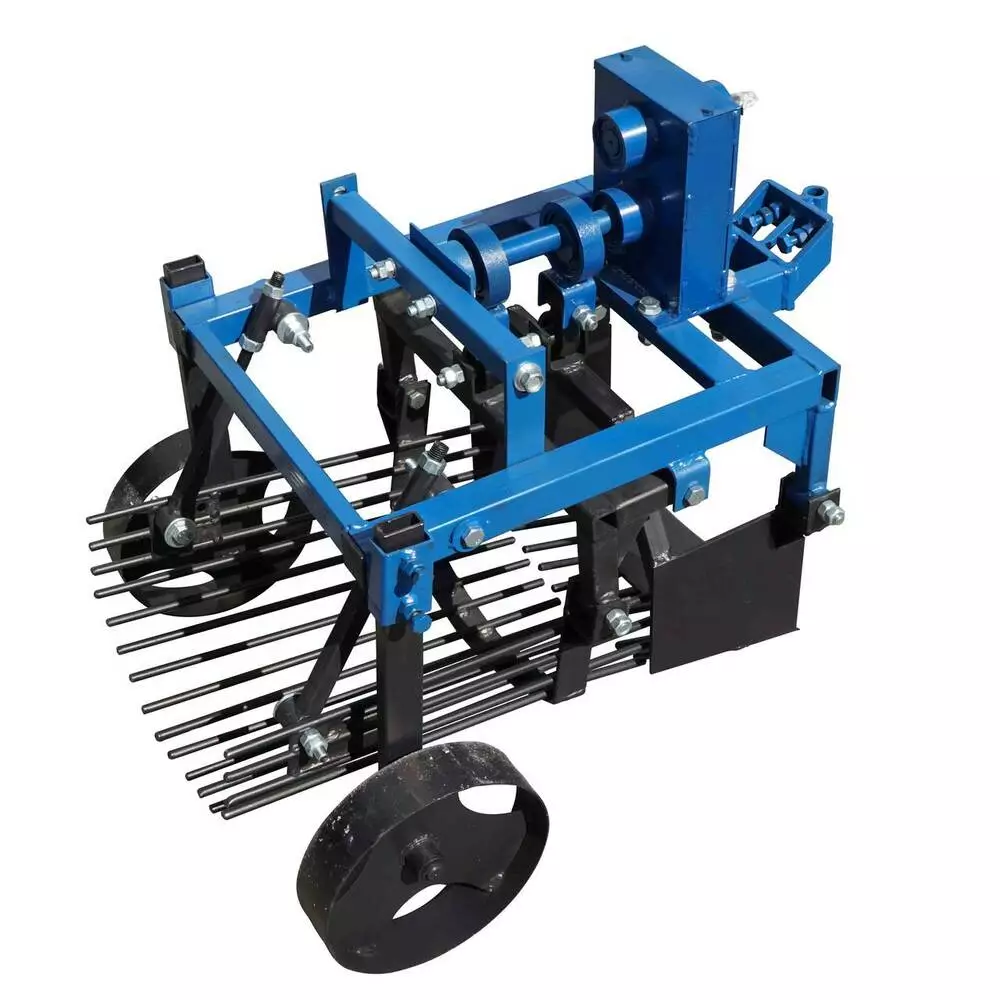

Конструкция

В конструкции картофелекопателя можно выделить следующие элементы:

• рама;
• редуктор;
• вал с толкателями;
• активный нож;
• грохот;
• прицепное устройство;
• опорные колеса.

Продольная рамы картофелекопателя изготовлена из стальной профильной трубы сечением 40 × 40 мм, толщина стенки 2 мм. Её длина – 495 мм. Поперечная рама изготовлена из профильной трубы 50 × 25, толщина стенки составляет 3 мм, а ее длина составляет 446 мм. Также имеются дополнительные перемычки и усилители для обеспечения прочности и надежности конструкции.

Редуктор имеет набор шестерен, который позволяет получить коэффициент редукции 4,5, то есть обороты, поступающие на вал картофелекопателя, будут в 4,5 раза ниже, чем обороты вала отбора мощности мотоблока, что позволяет работать с картофелекопалкой при комфортном уровне вращения и вибрации устройства. Вал-шестерня изготовлен из стали марки 45 и имеет 15 зубьев, модуль зуба составляет 2. Нижний вал также изготовлен из 45-й стали, на него установлена большая шестерня, которая имеет 69 зубьев, модуль зуба имеет значение 2.

Активный нож имеет толщину 5 мм и ширину 382 мм.

Грохот имеет всего 17 зубцов, длина которых составляет 500 мм.

Прицепное устройство стандартное для мотоблоков с двигателем воздушного охлаждения, типа Zirka-105. Опорные колеса крепятся при помощи болтового соединения.
